LP PA6/PUR 100/132, 140 kg, KL, blå bana

Länkhjul med platta, av pressad plåt. Kullagrat hjul i diameter 100 mm, med nav i PA6 och blå bana i PUR med en hårdhet på 98° Shore A. Total bygghöjd 132 mm. 140 kg bärighet.
Loading...

LP PA6/PUR 100/132, 140 kg, KL, blå bana

SKU: P2000392
Bygeltyp: Länk
Hjuldiameter: 100 mm
Bredd: 132 mm
Bärighet: Topplatta kg
Material bana: PUR
Material nav: PA6
Lagring: Kullager

Beskrivning

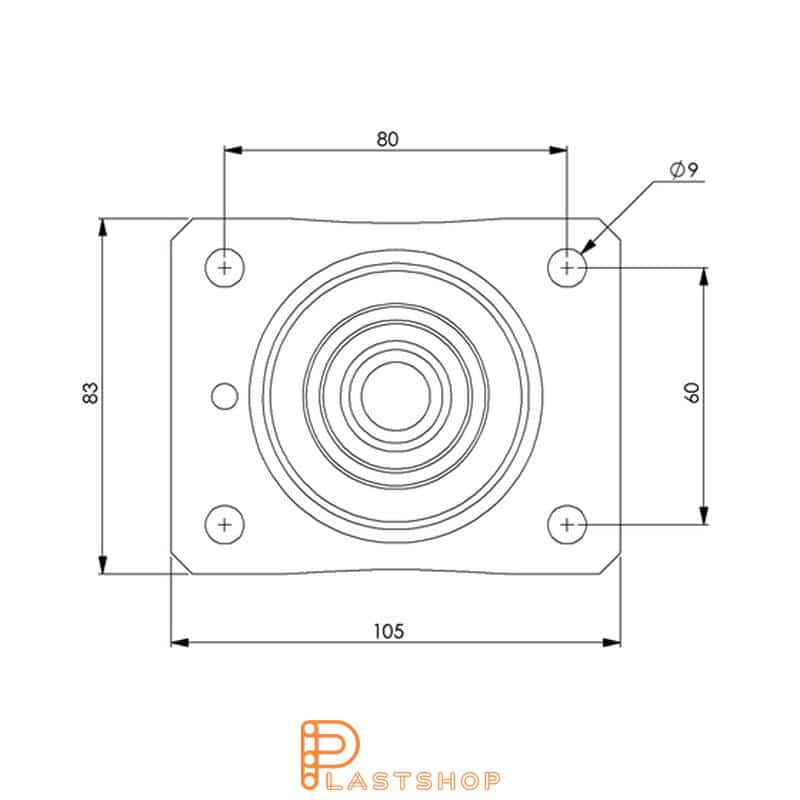

Länkhjul, eller svängbart hjul, med en bygel tillverkad av pressad plåt. Kullagrat hjul som har en diameter på 100 mm och en banbredd på 36 mm. Navet är tillverkat av PA6 och banan är PUR med en hårdhet på 98° Shore A och är i blå färg. Länkhjulet fästs med platta (storlek på platta är 105×83 mm och hålen har CC 80×60 mm). Den totala bygghöjden är 132 mm och den totala bärigheten är 140 kg. Naturligtvis uppfylls också villkoren enligt RoHS (Restriction of Hazardous Substances). Hjulet är testat och klarar temperaturer från -20°C till +60°C. Du hittar mer information om hjulets plastmaterial på vår sida med teknisk dokumentation. Önskar du en 3D-ritning ber vi dig ta kontakt med oss direkt. Önskar du lagerstatus eller pris anger du antalet och klickar på knappen ”Begär pris”.

Dimensionera länkhjul



Full teknisk data för LP PA6/PUR 100/132, 140 kg, KL,

Egenskap
Värde
Egenskap
Värde
Länkhjul diameter
100 mm
Länkhjul bygghöjd
132 mm
Länkhjul bärighet
140 kg
Bygeltyp
Länk
Monteringssätt
Topplatta
Topplattans storlek
105×83
CC hål topplatta
80×60
Topplatta hål diameter
9
Centrumhål diameter
Diameter 2
Tapp diameter
Lagring
Kullager
Material bana
PUR
Banans hårdhet
98° Shore A
Banans färg
Blå
Banans bredd
36
Däckmönster
Antal vävlager (ply)
Bromstyp
Material nav
PA6
Vikttålighet vid 4 km/h
Offset
40
Svängradie
EN-standard
Temperaturområde
-20°C till +60°C
Lackad bygel
Materialtjocklek bygel
2.5
Materialtjocklek topplatta
3
Material bygel
Plåt
RoHS
Godkänd

Värdena ovan är hämtade från tillverkaren. Vissa värden är baserade på tester i enlighet med EN 12530 och/eller EN 12532, andra utifrån egna tester eller rekommendationer utifrån materialegenskaper.
