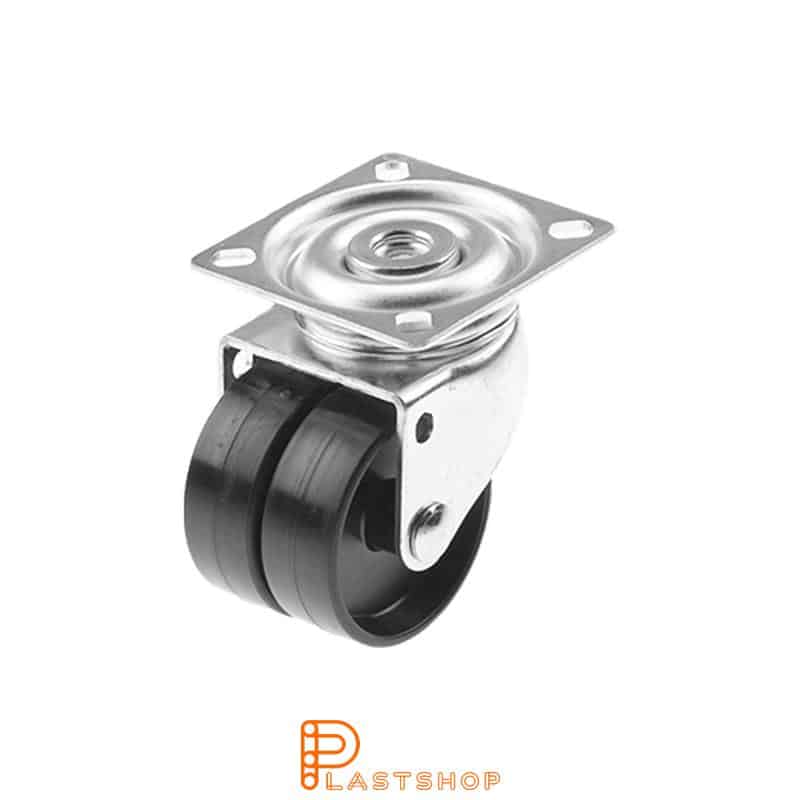

LP-D PA6 50/70, 70 kg, GL, svart bana

Länkhjul med platta, av pressad plåt. Glidlagrat dubbelhjul i diameter 50 mm, helt i svart PA6 med en hårdhet på 75° Shore D. Total bygghöjd 70 mm. 70 kg bärighet.
Loading...

LP-D PA6 50/70, 70 kg, GL, svart bana

SKU: P2000107
Bygeltyp: Länk
Hjuldiameter: 50 mm
Bredd: 70 mm
Bärighet: Topplatta kg
Material bana: PA6
Material nav: PA6
Lagring: Glidlager
Egenskaper: Dubbelhjul

Beskrivning

Länkhjul, eller svängbart hjul, med en bygel för dubbelhjul tillverkad av pressad plåt. Glidlagrade hjul som var för sig har en diameter på 50 mm och en banbredd på 20 mm. Hjulet är helt tillverkat i PA6 och banan har en hårdhet på 75° Shore D och är i svart färg. Länkhjulet fästs med platta (storlek på platta är 60×60 mm och hålen har CC 46×46 mm). Den totala bygghöjden är 70 mm och den totala bärigheten är 70 kg. Hjulet är testat och godkänt enligt standarden EN 12530. Naturligtvis uppfylls också villkoren enligt RoHS (Restriction of Hazardous Substances). Du hittar mer information om hjulets plastmaterial på vår sida med teknisk dokumentation. Önskar du en 3D-ritning ber vi dig ta kontakt med oss direkt. Önskar du lagerstatus eller pris anger du antalet och klickar på knappen ”Begär pris”.

Dimensionera länkhjul



Full teknisk data för LP-D PA6 50/70, 70 kg, GL, bana

Egenskap
Värde
Egenskap
Värde
Länkhjul diameter
50 mm
Länkhjul bygghöjd
70 mm
Länkhjul bärighet
70 kg
Bygeltyp
Länk
Monteringssätt
Topplatta
Topplattans storlek
60×60
CC hål topplatta
46×46
Topplatta hål diameter
8.5×6.5
Centrumhål diameter
Diameter 2
Tapp diameter
Lagring
Glidlager
Material bana
PA6
Banans hårdhet
75° Shore D
Banans färg
Svart
Banans bredd
20
Däckmönster
EN 12530
Antal vävlager (ply)
Bromstyp
Material nav
PA6
Vikttålighet vid 4 km/h
Offset
24.5
Svängradie
EN-standard
EN 12530
Temperaturområde
Lackad bygel
Materialtjocklek bygel
Materialtjocklek topplatta
Material bygel
Plåt
RoHS
Godkänd

Värdena ovan är hämtade från tillverkaren. Vissa värden är baserade på tester i enlighet med EN 12530 och/eller EN 12532, andra utifrån egna tester eller rekommendationer utifrån materialegenskaper.
