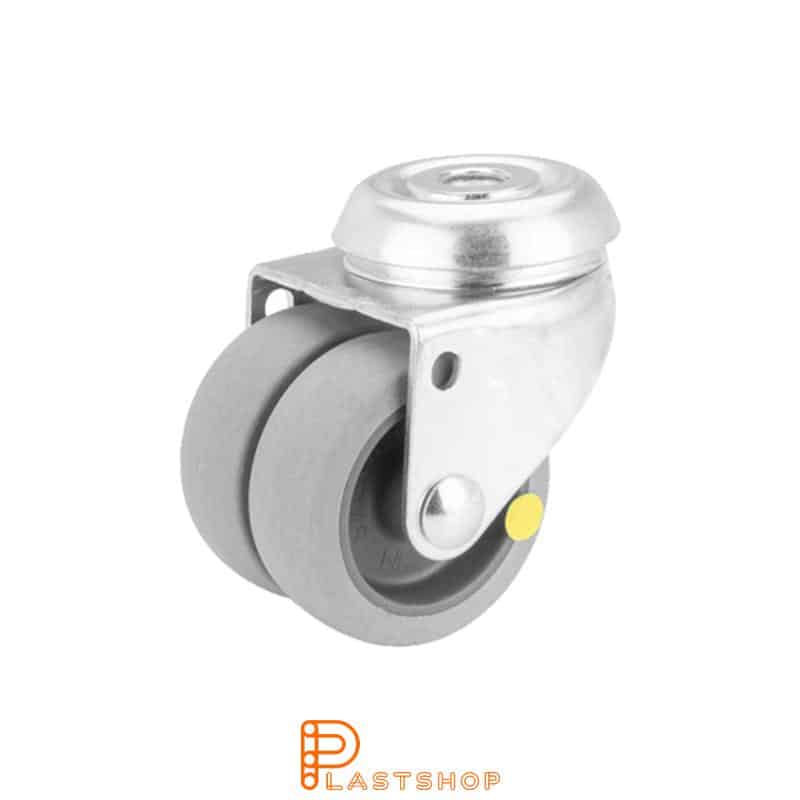

LC-D-ESD PP/TPE 50/70, 70 kg, GL, grå bana

Länkhjul med centrumhål, av pressad plåt. Glidlagrat och elektriskt ledande dubbelhjul i diameter 50 mm, med nav i PP och grå bana i TPE med en hårdhet på 98° Shore A. Total bygghöjd 70 mm. 70 kg bärighet.
Loading...

LC-D-ESD PP/TPE 50/70, 70 kg, GL, grå bana

SKU: P2000091
Bygeltyp: Länk
Hjuldiameter: 50 mm
Bredd: 70 mm
Bärighet: Centrumhål kg
Material bana: TPE
Material nav: PP
Lagring: Glidlager
Egenskaper: Dubbelhjul,Konduktivt

Beskrivning

Elektriskt ledande länkhjul, eller svängbart hjul, med en bygel för dubbelhjul tillverkad av pressad plåt. Glidlagrade hjul som var för sig har en diameter på 50 mm och en banbredd på 20 mm. Navet är tillverkat av PP och banan är TPE med en hårdhet på 98° Shore A och är i grå färg. Länkhjulet fästs med centrumhål (centrumhålets diameter är 10,2 mm). Den totala bygghöjden är 70 mm och den totala bärigheten är 70 kg. Hjulet är testat och godkänt enligt standarden EN 12530. Naturligtvis uppfylls också villkoren enligt RoHS (Restriction of Hazardous Substances). Du hittar mer information om hjulets plastmaterial på vår sida med teknisk dokumentation. Önskar du en 3D-ritning ber vi dig ta kontakt med oss direkt. Önskar du lagerstatus eller pris anger du antalet och klickar på knappen ”Begär pris”.

Dimensionera länkhjul



Full teknisk data för LC-D-ESD PP/TPE 50/70, 70 kg, GL, bana

Egenskap
Värde
Egenskap
Värde
Länkhjul diameter
50 mm
Länkhjul bygghöjd
70 mm
Länkhjul bärighet
70 kg
Bygeltyp
Länk
Monteringssätt
Centrumhål
Topplattans storlek
CC hål topplatta
Topplatta hål diameter
Centrumhål diameter
10.2 mm
Diameter 2
Tapp diameter
Lagring
Glidlager
Material bana
TPE
Banans hårdhet
98° Shore A
Banans färg
Grå
Banans bredd
20
Däckmönster
EN 12530
Antal vävlager (ply)
Bromstyp
Material nav
PP
Vikttålighet vid 4 km/h
Offset
24.5
Svängradie
49.5
EN-standard
EN 12530
Temperaturområde
Lackad bygel
Materialtjocklek bygel
2
Materialtjocklek topplatta
Material bygel
Plåt
RoHS
Godkänd

Värdena ovan är hämtade från tillverkaren. Vissa värden är baserade på tester i enlighet med EN 12530 och/eller EN 12532, andra utifrån egna tester eller rekommendationer utifrån materialegenskaper.
