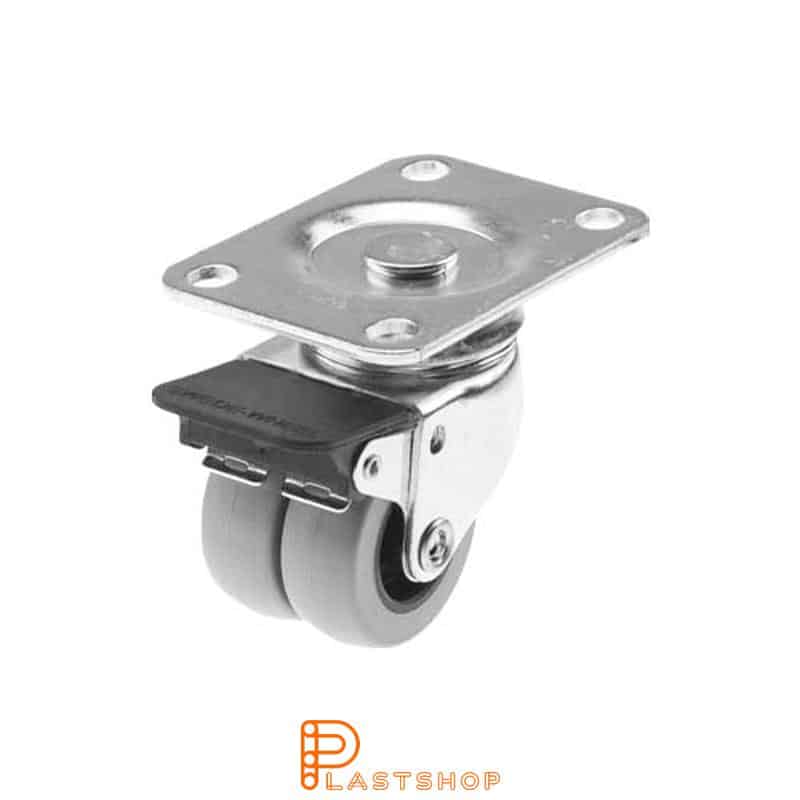

BP-D PP/PUR 50/74, 70 kg, GL, grå bana

Bromsat länkhjul med platta, av pressad plåt. Glidlagrat dubbelhjul i diameter 50 mm, med nav i PP och grå bana i PUR med en hårdhet på 98° Shore A. Total bygghöjd 74 mm. 70 kg bärighet.
Loading...

BP-D PP/PUR 50/74, 70 kg, GL, grå bana

SKU: P2000105
Bygeltyp: Broms
Hjuldiameter: 50 mm
Bredd: 74 mm
Bärighet: Topplatta kg
Material bana: PUR
Material nav: PP
Lagring: Glidlager
Egenskaper: Dubbelhjul

Beskrivning

Bromsat länkhjul, eller svängbart hjul med broms, med en bygel för dubbelhjul tillverkad av pressad plåt. Glidlagrade hjul som var för sig har en diameter på 50 mm och en banbredd på 20 mm. Navet är tillverkat av PP och banan är PUR med en hårdhet på 98° Shore A och är i grå färg. Länkhjulet fästs med platta (storlek på platta är 92×64 mm och hålen har CC 72×44,5 mm). Den totala bygghöjden är 74 mm och den totala bärigheten är 70 kg. Länkhjulet är utrustat med en hjulbroms som enbart bromsar hjulet och inte låser vridkransen. Hjulet är testat och godkänt enligt standarden EN 12530. Naturligtvis uppfylls också villkoren enligt RoHS (Restriction of Hazardous Substances). Du hittar mer information om hjulets plastmaterial på vår sida med teknisk dokumentation. Önskar du en 3D-ritning ber vi dig ta kontakt med oss direkt. Önskar du lagerstatus eller pris anger du antalet och klickar på knappen ”Begär pris”.

Dimensionera länkhjul



Full teknisk data för BP-D PP/PUR 50/74, 70 kg, GL, bana

Egenskap
Värde
Egenskap
Värde
Länkhjul diameter
50 mm
Länkhjul bygghöjd
74 mm
Länkhjul bärighet
70 kg
Bygeltyp
Broms
Monteringssätt
Topplatta
Topplattans storlek
92×64
CC hål topplatta
72×44.5
Topplatta hål diameter
11×8.5
Centrumhål diameter
Diameter 2
Tapp diameter
Lagring
Glidlager
Material bana
PUR
Banans hårdhet
98° Shore A
Banans färg
Grå
Banans bredd
20
Däckmönster
EN 12530
Antal vävlager (ply)
Bromstyp
Hjulbroms
Material nav
PP
Vikttålighet vid 4 km/h
Offset
Svängradie
EN-standard
EN 12530
Temperaturområde
Lackad bygel
Materialtjocklek bygel
Materialtjocklek topplatta
Material bygel
Plåt
RoHS
Godkänd

Värdena ovan är hämtade från tillverkaren. Vissa värden är baserade på tester i enlighet med EN 12530 och/eller EN 12532, andra utifrån egna tester eller rekommendationer utifrån materialegenskaper.
